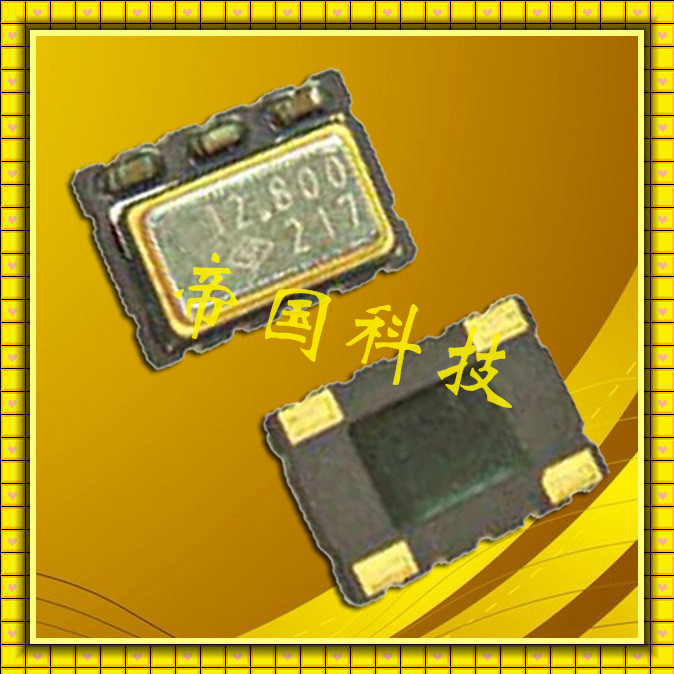

規格型號：44489828
頻率：5.0~52.0MHz
尺寸：7.0*5.0mm
PDF
產品描述：泰藝電子多年來致力于研發創新,部分核心技術是臺灣業界的領先者,近年來陸續取得石英相關制造技術專利,以嚴謹的質量管制系統獲得客戶對產品的信賴度,健全的供應鏈管理掌握原材物料的來源,滿足客戶對石英頻率元件的需求...

TA7050mm溫補振蕩器,深圳泰藝晶振,TCXO貼片晶振,泰藝電子憑借長期在高性能TCXO產品上的制造歷史以及由上至下的高精密石英晶體振蕩器的工藝經驗,其TA系列TCXO產品工作溫度范圍自-40至85°C,滿足頻率穩定性+/- 0.5ppm水準,功耗最低可降至1.1mA,且有1.8V、2.5V與2.8V三個工作電壓供選擇.其小型化2.5x2.0mm的封裝尺寸能為硬體設計師在充分利用電路板空間和產品設計上提供更多靈活性.此外,TA系列產品還可達到客戶諸如頻率和短期穩定性方面嚴苛的定時規格要求,同時表現出GPS應用所要求的超優良的相位雜訊性能.

所有這些特性均使得TA系列TCXO產品成為掌上型無線通訊裝置中參考時鐘源的最佳解決方案,實現低功耗和小型化的關鍵趨勢要求.聯發科技(MediaTek Inc),全球IC設計領導廠商,專注于無線通訊及數位媒體等技術領域,采用泰藝TA系列TCXO作為其MT6620/MT6628芯片的參考時鐘源.該無線通訊芯片集成了針對智慧型手機和平板電腦應用的無線連接如WLAN、Bluetooth、GPS以及FM等功能.

晶振參數	單位	石英晶振TA7050mm	晶振需求標準
標準頻率范圍	f_nom	5.0—52.0MHz	請確定你所需要的頻率,聯系我們代理商
儲存溫度	T_stg	-55°C — +125°C	裸存
工作溫度	T_use	-40°C — +85°C
電源電壓	VDC	3.3V 2.5V
精度	f_-l	±20 ppm	如有需要更高的精度可以特定.
拐點溫度	Ti	+25°C ±5°C
負載電容	CL	15PF	可指定
串聯電阻（ESR）	R₁	60kΩ 最大值
頻率老化	f_age	±3 ×10^-6 / year Max.	+25±3°C, 第一年

請測量使用示波器或頻率計數器晶體的兩個端子的信號,如果頻率不在規定范圍內,它的輸出波形的幅度是不夠的（例如超過+/-200ppm的）,請按照步驟2-3步驟2-5.

The formula for Capacitances versus Frequency is as following:

該公式的電容與頻率是如下：

FL = FR * (1 + C1 / 2 * (C0 + CL) ) where

該曲線代表電容變化與頻率變化（頻率pullability）變化的變化：

如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：

方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.

方法2：采用小電阻（RR）的晶體.

方法3：使用鎘和CG的不等價的設計.

我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.

本公司于2002年6月開始推行ISO 14001環境管理系統,持續改善整體環境并有助提高經營績效,同時強化內外銷競爭力與提升公司形象.自從歐盟頒布各項綠色環保指令（如RoHS）后,世界各國已陸續制定公布相關之法令規章,推動「綠色產品」的發展.泰藝電子為了對環境與人類貢獻一己之力,導入綠色設計之概念,致力生產符合國際綠色環保指令與客戶特殊要求之產品.我們知道,人類的永續發展需要干凈的環境,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.

近來由于污染排放總量管制受到應有重視,各種污染減量與管理機制的議題已陸續成為主管機關與企業間執行污染防制的重點,而泰藝電子本身由于受到環保機關污染總量管制,污染物排放量有一定的承諾限值,加上各類相關環保議題的要求,亦訂定與規劃相關減量目標,全力保護有限的地球資源與環境.
